Praktikum 6 : Jaringan Inter VLAN


LAPORAN PRAKTIKUM JARINGAN KOMPUTERMEMBUAT JARINGAN INTER VLAN








Disusun Oleh Kelompok U :

Riko Farhan S
NIM: 065001800007
Sadnaz Nur Ayu
NIM: 065001800014
Muhammad Anggi
NIM: 065001800033





Sistem Informasi
Fakultas Teknologi Industri
Universitas Trisakti
Jakarta – Indonesia
2019



i.Tujuan Praktikum

            Laporan ini dibuat untuk menyelesaikan praktikum enam matakuliah Jaringan Komputer. Selain itu, hal ini juga beguna sebagai panduan umum dalam membuktikan percobaan jaringan Inter Virtual Local Area Network.

ii.Teori Percobaan

    Virtual LAN sekelompok perangkat pada satu LAN atau lebih yang                  dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya    bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada    sejumlah segmen LAN yang berbeda.


    Agar komputer yang berbeda VLAN dapat terkoneksi maka dibutuhkan perangkat layer 3 yaitu Trunk Link adalah sebuah komunikasi antara Switch dengan Switch atau bisa juga antara Switch dengan Router, yang membawa informasi beberapa VLAN (VLAN ID) yang bebeda diantara kedua perangkat tersebut, Access Link  port yang dikonfigurasi hanya untuk satu vlan, lazimnya digunakan untuk menghubungkan komputer dengan switch. Selama proses transfer data, switch akan membuang informasi tentang vlan., Hibrid Link merupakan penggabungan dari beberapa (dua atau lebih) topologi jaringan yang berbeda

iii. Langkah-Langkah Percobaan

1.      Pasang 1 router, 1 switch dan  6 pc. Lalu sambungkan dengan kabel automatic

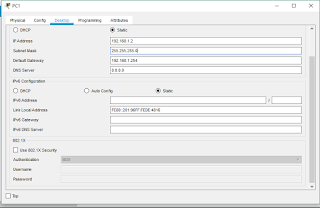

2.         Setting ip addres, submask, dan gateaway pada setiap pc







3.          Setting cli pada router, seperti gambar di bawah ini

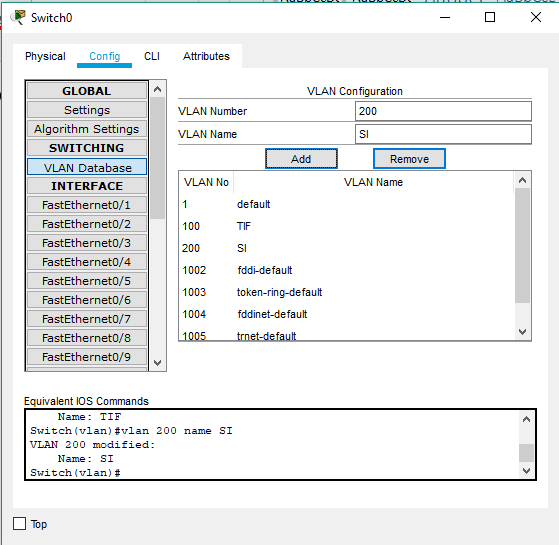

4.           Lalu setting VLAN database pada switch

        vlan number : 100        vlan number : 200

        vlan name    : TIF        vlan name     : SI


5.                  Masih pada swicth, buka file klik fastEthernet 0/1 (router – swicth), dan pilih trunk.


6.                  Untuk fastEthernet 0/2 sampai 0/4 (swicth – pc), pilih access (TIF 100)





7.         Untuk fastEthernet 0/5 sampai 0/7 (swicth – pc), pilih access (SI 200)



8.          Lalu lakukan percobaan ping contohnya dari pc 3 ke pc 1. Lihat hasilnya


9.                  Setelah sukses. Kita coba kirim surat dari pc 3 ke pc 1.


10.              Setiap PC sudah terhubung.


IV. Kesimpulan

Dengan dilakukannya praktikum jaringan InetVLAN ini Mahasiswa dapat menngetahui bahwa switch dapat digunakan untuk menghubungkan satu aaau beberapa interface pada suatu VLAN sehingga switch membentuk beberapa brodcast domain.
