Praktikum 7: Jaringan Router Static

Membuat Jaringan Router Static




Disusun Oleh Kelompok U :

Riko Farhan S
NIM: 065001800007
Sadnaz Nur Ayu
NIM: 065001800014
Muhammad Anggi
NIM: 065001800033


Sistem Informasi
Fakultas Teknologi Industri
Universitas Trisakti
Jakarta – Indonesia
2019

I. Tujuan Praktikum

Laporan ini dibuat untuk menyelesaikan praktikum tujuh matakuliah Jaringan Komputer. Selain itu, hal ini juga beguna sebagai panduan umum dalam membuktikan percobaan Routing Static

II. Teori Percobaan

Tracer merupakan aplikasi untuk simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer
  • Router adalah suatu perangkat keras pada jaringan komputer yang berfungsi untuk menghubungkan beberapa jaringan, baik itu jaringan yang sama maupun jaringan yang berbeda dari sisi teknologinya.
  • Router berfungsi untuk menghubungkan beberapa jaringan, baik itu jaringan yang sama maupun jaringan yang berbeda
  • Default Gateway berfungsi agar router dapat terhubung (ping) ke IP Publik yang lain yang ada di Internet.

III.Langkah-langkah Percobaan


1.Buat topologi seperti berikut ini.

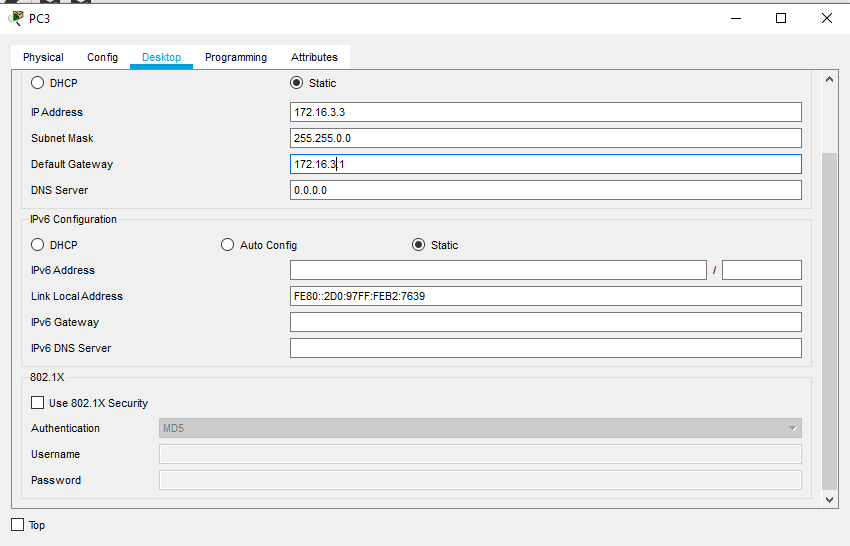

2. Atur IP address dan Default Gateway masing-masing PC







3. Setting CLI pada masing-masing Router

Router 0
Router>en
Router #conf t
Router (config)#int fa0/0
Router (config-if)#ip add 172.16.1.1 255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router (config)#
Router (config)#int s2/0
Router (config-if)#ip add 172.16.2.1255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex


Router 1
Router>en            // enable
Router #conf t        //configure terminal
Router (config)#int fa0/0              //setting interface dari router ke switch
Router (config-if)#ip add 172.16.1.1 255.255.255.0
Router (config-if)#no shut            //mengaktifkan setting diatasnya
Router (config-if)#ex         //exit
Router (config)#
Router (config)#int s2/0      //setting interface serial di Router
Router (config-if)#ip add 172.16.2.1255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex


Router 2
Router >en
Router #conf t
Router (config)#int fa0/0
Router (config-if)#ip add 172.16.5.1255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router (config)#
Router (config)#int s2/0
Router (config-if)#ip add 172.16.4.2255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex


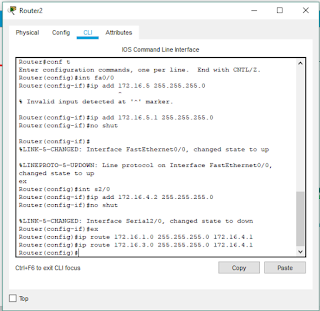

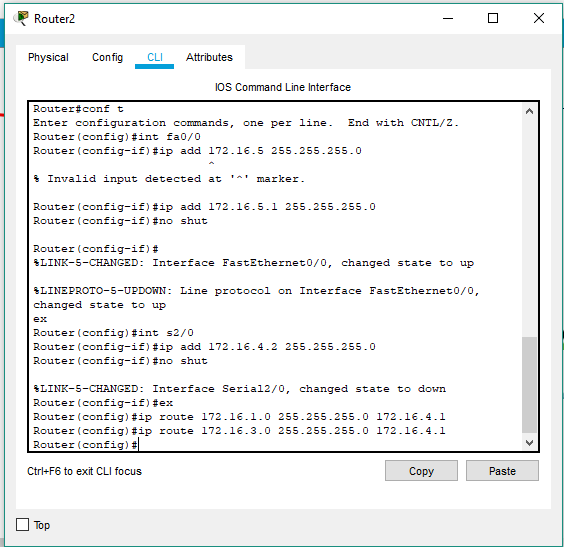

4. Lakukan setting Routing pada CLI router.

Router 0
Router (config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
Router (config)#ip route 172.16.5.0 255.255.255.0 172.16.2.2


Router 1
Router (config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1
Router (config)#ip route 172.16.5.0 255.255.255.0 172.16.4.2


Router 2
Router (config)#ip route 172.16.1.0 255.255.255.0 172.16.4.1
Router (config)#ip route 172.16.3.0 255.255.255.0 172.16.4.1



5. Jalankan ping untuk mengetes apakah PC saling terhubung.


IV.Kesimpulan

Kesimpulan dari praktikum Jaringan Router Static ini adalah agar mahasiswa dapat mengetahui cara router bekerja untuk menghubungkan beberapa jaringan yang sama atau berbeda untuk mengirimkan suatu data informasi dari suatu perangkat ke perangkat lainya yang terdapat di jaringan yang sama sama atau berbeda.
