LAPORAN PRAKTIKUM JARINGAN KOMPUTER
ROUTING DINAMIS
Disusun Oleh Kelompok U :
Riko Farhan S
|
NIM: 065001800007
| |
Sadnaz Nur Ayu
|
NIM: 065001800014
| |
Muhammad Anggi
|
NIM: 065001800033
| |
Sistem Informasi
Fakultas Teknologi Industri
Universitas Trisakti
Jakarta – Indonesia
2019
TUJUAN
Laporan ini dibuat untuk menyelesaikan praktikum kedelapan matakuliah Jaringan Komputer. Selain itu, hal ini juga berguna sebagai panduan umum untuk konfigurasi routing dinamis didalam Cisco Packet Tracer.
TEORI PERCOBAAN
Routing dinamis adalah routing yang dilakukan oleh router dengan cara membuat jalur komunikasi data secara otomatis sesuai dengan pengaturan yang dibuat.
Routing dinamis memiliki beberapa keunggulan, diantaranya:
- Hanya mengenalkan alamat yang terhubung langsung dengan routernya (jaringan yang berada di bawah kendali router tersebut).
- Tidak perlu mengetahui semua alamat network yang ada.
- Jika terdapat penambahan suatu network baru, maka semua router tidak perlu mengkonfigurasi. Hanya router-router yang berkaitan yang akan mengkonfigurasi ulang.
Sedangkan kerugian routing dinamis adalah sebagai berikut:
- Beban kerja router menjadi lebih berat karena selalu memperbarui IP table pada setiap waktu tertentu.
- Kecepatan pengenalan dan kelengkapan IP table memakan waktu lama karena router akan melakukan broadcast ke semua router sampai ada IP table yang cocok. Setelah konfigurasi selesai, router harus menunggu beberapa saat agar setiap router mendapat semua alamat IP yang tersedia.
LANGKAH PERCOBAAN
1.Buat topologinya, yang terdiri dari 3 buah router dan 3 buah PC yang masing-masing routernya terhubung dengan 1 PC berbeda. Router pertama dan kedua terhubung dengan serial 2, sementara router kedua dan ketiga terhubung dengan serial 3.

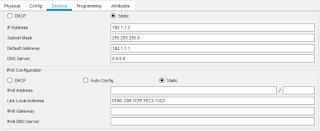

2.Kemudian isilah IP address untuk PC0 192.1.1.2 dan default gateway 192.1.1.1, sementara untuk PC1 isi IP address dengan 193.1.1.2 dan default gateway 193.1.1.1 lalu untuk PC2 isi IP address dengan 194.1.1.2 dan default gateway 194.1.1.1

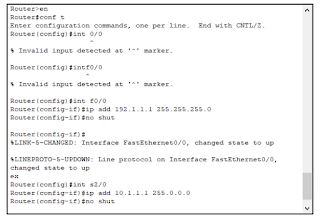

3.Setelah melakukan konfigurasi IP untuk PC lalu kita lakukan konfigurasi IP untuk router. Pertama pilih Router0 dan masuk ke CLI, kemudian masukan perintah berikut.
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 192.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int s2/0
Router(config-if)#ip add 10.1.1.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Sementara untuk Router1 masukan perintah berikut.
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 193.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int s2/0
Router(config-if)#ip add 10.1.1.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int s3/0
Router(config-if)#ip add 11.1.1.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Kemudian untuk Router2 berikan perintah berikut.
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 194.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int s3/0
Router(config-if)#ip add 11.1.1.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Keseluruhan perintah yang diberikan pada ketiga router tersebut adalah konfigurasi router untuk serial router dan juga konfigurasi jaringan FastEthernet0/0 masing-masing routernya.
4.Langkah selanjutnya adalah mengonfigurasi routing RIP pada masing-masing router. Untuk Router0 masukkan perintah berikut di dalam CLI.
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#network 192.1.1.0
Router(config-router)#network 10.1.1.0
Sementara untuk Router1 masukkan perintah berikut.
Router>en
Router(config)#router rip
Router(config-router)#network 10.1.1.0
Router(config-router)#network 193.1.1.0
Router(config-router)#network 11.1.1.0
Lalu untuk Router2 masukkan perintah berikut.
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#network 194.1.1.0
Router(config-router)#network 11.1.1.0
5.Langkah terakhir adalah proses ping secara acak, lakukan untuk menguji bahwa keseluruhan konfigurasi yang sudah kita buat dapat berjalan dengan baik dan lancar. Terlihat bahwa keseluruhan proses ping sudah berhasil/Successful.
Kesimpulan
Kesimpulan dari praktek routing dinamis adalah mahasiswa dapat mengerti perbedaan antara router dinamis dan router statis di percobaan sebelumnya dimana router dinamis lebih mudah dilakukan daripada menggunakan routing statis dan default karena tidak mengetahui semua alamat network yang ada
